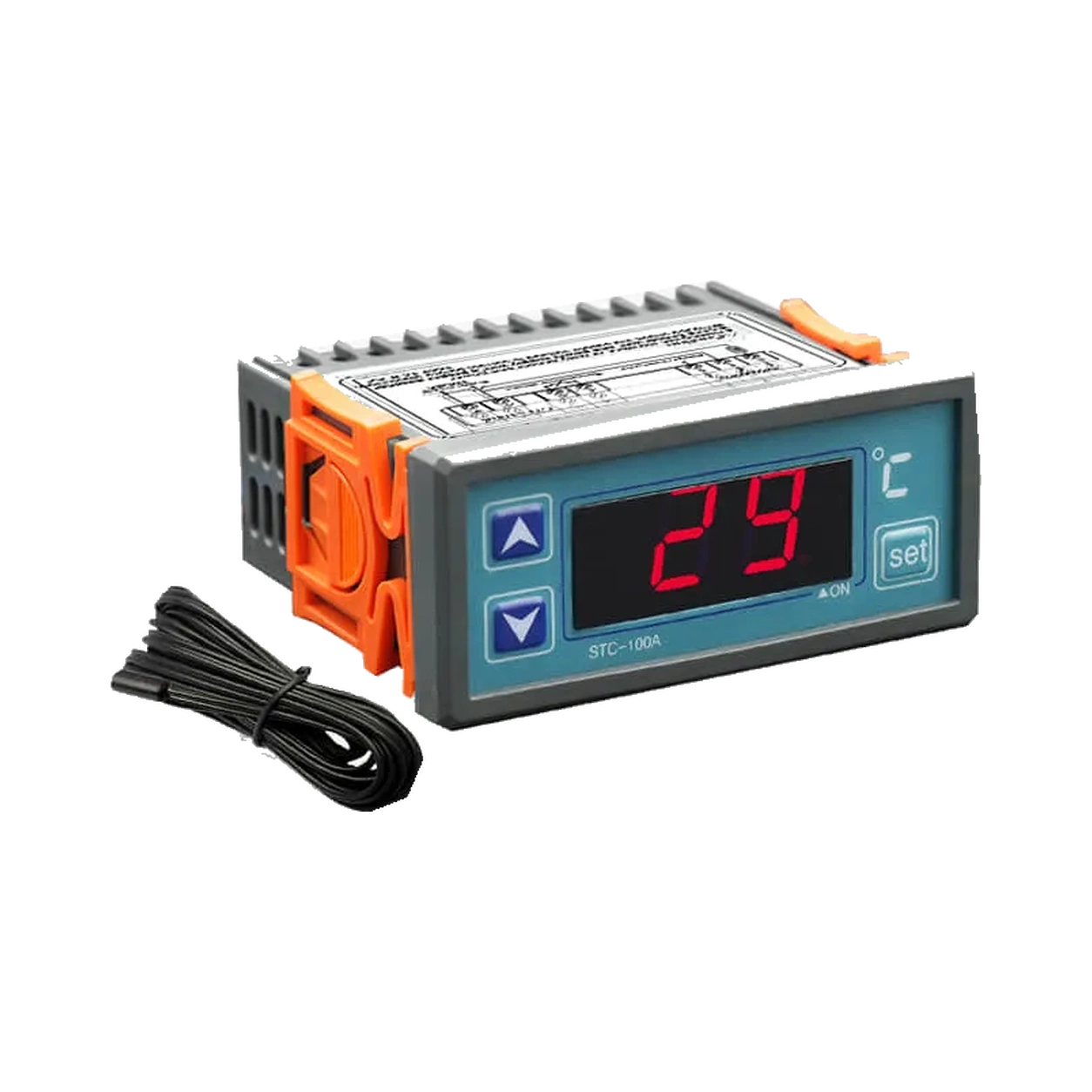

راهنمای نصب و تنظیم STC-100A؛ چک‌لیست ایمن برای راه‌اندازی

۱. مشخصات رسمی STC-100A را با پلاک دستگاه تطبیق دهید

از برچسب جلو و پشت دستگاه، کارتن و راهنمای همراه عکس بگیرید. مدل کامل STC-100A، تغذیه ۲۲۰ ولت AC، سنسور NTC و ظرفیت رله را با سفارش تطبیق دهید. اگر میان پلاک دستگاه و مدار پروژه تعارض وجود دارد، تا رفع ابهام خروجی به بار متصل نشود.

دو کنترلر با ظاهر مشابه ممکن است ترمینال‌های متفاوتی داشته باشند. با مولتی‌متر و در حالت بی‌برق می‌توان پیوستگی کنتاکت خروجی را طبق نقشه بررسی کرد، اما آزمون نباید جای مستندات را بگیرد. سیم‌های موجود را پیش از جداکردن برچسب‌گذاری کنید تا مدار قبلی قابل ردیابی بماند.

• محدوده اندازه‌گیری و کنترل: ۴۰- تا ۹۹+ درجه سانتی‌گراد
• دقت اعلام‌شده: ±۱ درجه؛ تفکیک نمایش: ۱ درجه
• تغذیه: ۲۲۰ ولت AC با تلرانس ±۱۰٪، فرکانس ۵۰/۶۰ هرتز
• مصرف توان: حداکثر ۳ وات
• سنسور NTC با کابل ۲ متری شامل پراب
• رله: ۱۰ آمپر (۰٫۵ اسب بخار) در ۲۲۰ ولت AC
• ابعاد بدنه ۷۷×۳۴٫۵×۶۲، ابعاد پنل جلو ۷۷×۳۴٫۵ و برش پنل ۷۱×۲۹ میلی‌متر
• دمای کار ۱۰- تا ۶۰+، دمای انبارش ۳۰- تا ۷۵+ درجه سانتی‌گراد
• رطوبت کاری ۲۰ تا ۸۵ درصد RH، بدون میعان؛ حفاظت پنل جلو IP54

۲. محل نصب کنترلر و سنسور را آماده کنید

پنل جلو دارای درجه حفاظت IP54 است، اما این رتبه به معنی آب‌بندی کل پشت دستگاه یا ترمینال‌ها نیست. کنترلر در برش ۷۱×۲۹ میلی‌متری، در محل خشک و قابل مشاهده و دور از پاشش مستقیم آب، بخار روغن و گرمای مستقیم نصب شود. کابل قدرت، بوبین کنتاکتور و موتور از کابل سنسور جدا عبور کنند تا نویز باعث پرش دما یا خطای کاذب نشود.

سنسور در جریان هوایی قرار گیرد که نماینده دمای کنترل‌شونده باشد. چسباندن آن به لوله مکش، نصب جلوی دهش بسیار سرد اواپراتور یا مجاورت در، عددی غیرنماینده ایجاد می‌کند. کابل و اتصال سنسور باید در برابر رطوبت محافظت شوند، اما نوک حسگر با لایه عایق ضخیم پوشانده نشود.

۳. سیم‌کشی قدرت و فرمان را مرحله‌ای انجام دهید

ابتدا تنها تغذیه ۲۲۰ ولت کنترلر را مطابق نقشه همان دستگاه متصل کنید و بار خروجی جدا باشد. پس از برق‌دارکردن کنترل‌شده، نمایشگر و قرائت سنسور بررسی شوند. سپس برق دوباره قطع و مدار فرمان خروجی تکمیل شود. عدد ۱۰ آمپر یا ۰٫۵ اسب بخار یک ظرفیت اسمی است؛ برای کمپرسور باید جریان راه‌اندازی و نوع بار بررسی و در صورت نیاز خروجی به بوبین کنتاکتور مناسب متصل شود.

فیوز کنترل، حفاظت مدار قدرت، ارت و جداسازی سیم‌ها باید مطابق استاندارد پروژه اجرا شود. سرسیم مناسب و گشتاور صحیح ترمینال از داغ‌شدن اتصال جلوگیری می‌کند. سیم لخت اضافی، پل موقت یا اتصال مشترک نامشخص در تابلو باقی نماند.

۴. پارامترها را با منطق سامانه تنظیم کنید

ابتدا حالت گرمایش یا سرمایش را مطابق کاربرد انتخاب کنید؛ STC-100A این دو بار را هم‌زمان کنترل نمی‌کند. نقطه تنظیم همان دمای هدف است. دیفرانسیل فاصله منطقی قطع و وصل را می‌سازد و باید آن‌قدر بزرگ باشد که تجهیز پیوسته قطع و وصل نشود، اما آن‌قدر بزرگ نباشد که کیفیت فرایند آسیب ببیند. تأخیر حفاظتی نیز پس از توقف یا برگشت برق اهمیت دارد.

STC-100A امکان کالیبراسیون دما دارد؛ بااین‌حال پیش از اعمال آفست، ابتدا علت اختلاف سنجیده شود. آفست نباید برای پنهان‌کردن محل نامناسب سنسور یا سنسور خراب استفاده شود. هر پارامتر پس از تغییر ثبت و تنها یک تغییر در هر مرحله اعمال شود تا اثر آن قابل تشخیص باشد.

• نقطه تنظیم را از نیاز محصول و ظرفیت واقعی سامانه تعیین کنید.
• دیفرانسیل را با مشاهده چرخه کامل و زمان خاموشی کمپرسور بسنجید.
• تأخیر حفاظتی را با توصیه سازنده کمپرسور هماهنگ کنید.
• دسترسی به منوی پارامترها را پس از تحویل محدود کنید.

۵. آزمون تحویل را در چند سناریو انجام دهید

پس از نصب، در حالت انتخاب‌شده چند چرخه کامل عملکرد مشاهده شود. اگر پروژه هر دو حالت را به‌کار می‌گیرد، گرمایش و سرمایش جداگانه و بدون اتصال هم‌زمان دو بار آزموده شوند. دمای نمایشگر با مرجع مناسب مقایسه، زمان‌های روشن و خاموش ثبت و رفتار کنتاکتور کنترل شود. سپس قطع کوتاه برق و بازگشت آن آزموده شود تا تأخیر شروع و حفظ تنظیمات مشخص باشد.

خرابی سنسور را فقط طبق روش مجاز راهنما شبیه‌سازی کنید و رفتار خروجی را ببینید. در پایان، عکس تنظیمات، نقشه نهایی، مدل سنسور و تاریخ راه‌اندازی در تابلو یا پرونده نگهداری قرار گیرد. این مستندات در عیب‌یابی آینده ارزش زیادی دارند.
